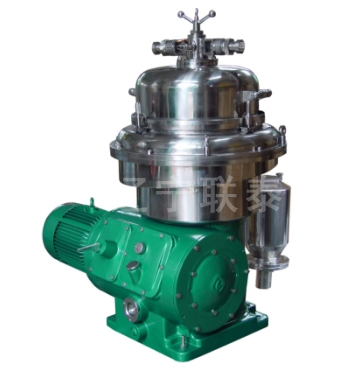

當前頁面： 首頁 > 產品中心 > 碟式分離機碟式分離機
工作原理
電機通過螺旋齒輪副驅動轉鼓繞主軸軸線做高速旋轉，在轉鼓內形成強大的離心力場。物料由上部中心進料管流入轉鼓底部，通過碟片分流孔趨向轉鼓壁空間。在離心力作用下，液相沿碟片內錐面趨向轉鼓壁流動至上部的出液口排出。比液相重的固相物沉積向轉鼓內壁形成沉渣，由排渣裝置自動排出機外或停機后由人工清除。
主要用途
用于液固兩相密度差很小的懸浮液分離。廣泛的應用于生物醫藥、生物發酵、飲料、乳品等行業。
主要特點
?♦ 立式結構，占地面積小。
?♦ 螺旋齒輪增速傳動裝置，穩定可靠。
?♦ 撓性支撐，轉鼓自動對中，運行穩定。
?♦ 內外表面鏡面拋光處理，表面粗糙度可達到Ra0.2-0.4um，符合GMP規范。
配置選擇
?♦ 啟動方式：變頻控制、摩擦式
?♦ 電機驅動：普通電機、防爆電機、變頻電機
?♦ 排渣方式：活塞式、噴嘴式、人工
?♦ 表面處理：鏡面拋光、拉絲、亞光
?♦ 安全控制：變頻控制、氮氣保護、振動保護、速度監測、過載保護、機電聯鎖
材料選擇：
?♦ 不銹鋼304、321、316、316L
?♦ 機身鑄鐵、包襯不銹鋼、不銹鋼

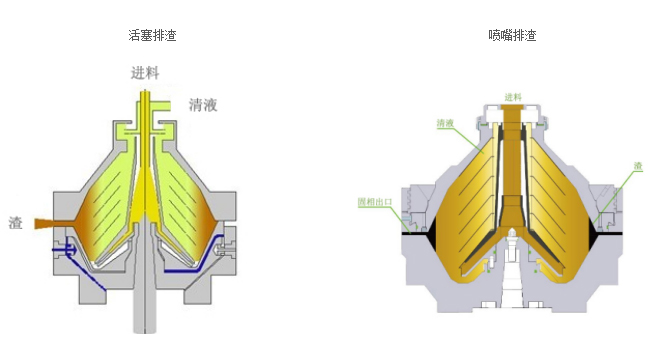

工作過程圖
技術參數
|
項目 |
DRC170 |
DRC230 |
DRC/DHC270 |
DRC/DHC385 |
DRC/DHC430 |
DRC/DHC470 |
DRC/DHC550 |
|
轉鼓內徑 |
170 |
230 |
270 |
385 |
430 |
470 |
550 |
|
通水能力(t/h) |
0.2 |
1.5 |
2 |
4 |
5 |
10 |
15 |
|
轉鼓轉速(r/min) |
7500 |
6930 |
7200 |
6000 |
6000 |
5600 |
5500 |
|
最大分離因數 |
5345 |
6173 |
7823 |
7745 |
8650 |
8230 |
9300 |
|
電機功率(kW) |
1.1 |
2.2 |
4 |
7.5 |
11 |
18.5 |
22 |
|
外形尺寸 |
500*250*680 |
850*625*985 |
865*750*1100 |
1152*1125*1352 |
1500*1150*1500 |
1350*1100*1600 |
1850*1550*2050 |
|
機器重量 |
70 |
250 |
500 |
1000 |
1300 |
1500 |
2200 |
說明：R-人工卸料 H-活塞排渣 C-澄清型
